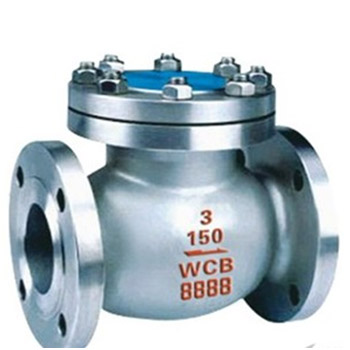

更新时间：H44W旋启式美标止回阀
已被浏览：次
H44W美标旋启式止回阀结构特点：
美标止回阀的阀瓣呈圆盘状，绕阀座通道的转轴作旋转运动，因阀内通道成流线形，流动阻力比升蝶式止回阀小，适用于低流速和流动不常变化的大口径场合，但不宜用于脉动流，其密封性能不及升降式。
H44W美标旋启式止回阀标准规范：
设计制造标准：API 6D
结构长度标准：ASME B 16.10
连接法兰标准：ASME B 16.5
压力温度等级：ASME B 16.34
试验检验标准：API 698
H44W美标旋启式止回阀主要连接尺寸：
| 公称通径 | 150Lb | 300Lb | 400Lb | 600Lb | |||||
| in | mm | L | H | L | H | L | H | L | H |
| 11/2 | 40 | 165 | 130 | 241 | 135 | 241 | 135 | 241 | 160 |
| 2 | 50 | 203 | 135 | 267 | 145 | 292 | 145 | 292 | 170 |
| 21/2 | 65 | 216 | 145 | 292 | 170 | 330 | 170 | 330 | 180 |
| 3 | 80 | 241 | 175 | 318 | 210 | 356 | 210 | 356 | 245 |
| 4 | 100 | 292 | 200 | 356 | 260 | 406 | 260 | 432 | 290 |
| 5 | 125 | 330 | 255 | 400 | 295 | 457 | 295 | 508 | 320 |
| 6 | 150 | 356 | 320 | 444 | 325 | 495 | 325 | 559 | 360 |
| 8 | 200 | 495 | 380 | 533 | 380 | 597 | 380 | 660 | 430 |
| 10 | 250 | 622 | 440 | 622 | 440 | 673 | 440 | 787 | 505 |
| 12 | 300 | 698 | 480 | 711 | 520 | 762 | 520 | 838 | 555 |
| 14 | 350 | 787 | 530 | 838 | 540 | 889 | 540 | 889 | 595 |
| 16 | 400 | 864 | 580 | 864 | 590 | 902 | 590 | 991 | 680 |
| 18 | 450 | 978 | 620 | 978 | 670 | 1016 | 670 | 1092 | 780 |
| 20 | 500 | 978 | 655 | 1016 | 720 | 1054 | 720 | 1194 | 970 |
