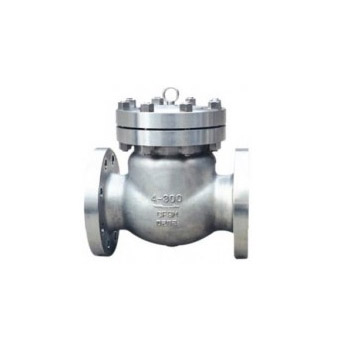

更新时间：H44W不锈钢美标旋启式止回阀
已被浏览：次
执行标准
| 项目 | 设计 | 压力 - 温度基准 | 结构长度 | 法兰连接尺寸 | 试验与检测 |
| 标准 | ANS1B16.34 | ANSIB16.34 | ANSIB16.10 | ANSIB16.5 | AN1598 |
主要性能规范：
| 压力级 | 150Lb | 300Lb | 400Lb | 600Lb | 900Lb | 1500Lb | 2500Lb | |
| 试验压力 PS/MPa | 壳体 | 3.1 | 7.8 | 10.3 | 15.3 | 23.1 | 39.0 | 64.6 |
| 密封 | 2.2 | 5.6 | 7.6 | 11.2 | 16.8 | 28.5 | 47.4 | |
主要零件材料：
| 零件名称 | 阀体、阀盖、摇杆 | 阀瓣 | 阀座 | 垫片 | 螺栓 | 螺母 |
| 材料 | CF8 | CF8+ 硬质合金 | 304+ 硬质合金 | 聚四氟乙烯板 | 1Cr17ni2 | 1Cr17ni2 |
| CF 8M | CF 8M + 硬质合金 | 316+ 硬质合金 | 聚四氟乙烯板 | 1Cr17ni2 | 1Cr17ni2 |
150L主要连接尺寸及重量：
| 尺寸 | inch | 2” | 2-1/ 2” | 3” | 4” | 5” | 6” | 8” | 10” | 12” | 14” | 16” | 18” | 20” | 24” |
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | |
| L | mm | 203 | 216 | 241 | 292 | 330 | 356 | 495 | 622 | 699 | 787 | 914 | 978 | 978 | 1275 |
| H | mm | 142 | 166 | 178 | 236 | 252 | 266 | 314 | 368 | 429 | 455 | 510 | 560 | 600 | 880 |
300Lb、20K 主要连接尺寸及重量：
| 尺寸 | inch | 2” | 2-1/ 2” | 3” | 4” | 5” | 6” | 8” | 10” | 12” | 14” | 16” | 18” | 20” | 24” |
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | |
| L | mm | 267 | 292 | 318 | 356 | 400 | 444 | 533 | 622 | 711 | 838 | 864 | 978 | 1016 | 1345 |
| H | mm | 165 | 185 | 205 | 228 | 250 | 275 | 325 | 378 | 410 | 480 | 530 | 575 | 630 | 860 |
